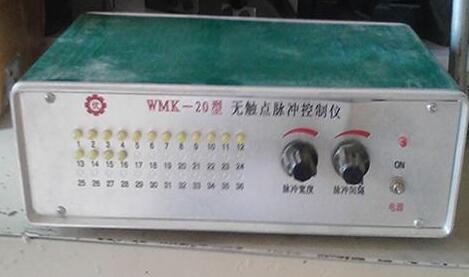

WMK-20型



該儀器由直流穩壓器、脈沖發生器、單穩、數字集成電路、門控、門驅動、晶閘管輸出、數字顯示等電路組成。NE555輸出可調脈沖計數信號和門控信號。計數電路的解碼和十門的輸出均由MOS數字集成電路完成。計數輸入添加了自動清除“0”延遲計數。打開電源后，計數將依次從“0”開始輸出周期計數。將脈沖信號輸入到門控電路中，控制門輸出的導通時間，同時控制晶閘管的導通時間。交流220V經過buck和半波整流后，向晶閘管和數碼管提供脈沖輸出和顯示電壓。由晶閘管輸出的脈沖電流啟動電磁閥，控制除塵設備的運行。使用維護使用前先連接電磁閥，詳細檢查接線是否正確，然后打開電源。如果電磁閥有編號，查看輸出是否從“0”開始。根據觀察，調整到理想的脈沖間隔并完成。一旦MOS數字集成塊連接到電路中，它的工作非常穩定。數碼管有較短的預亮?xí)r間和重復碼，這通常是由晶閘管的高靈敏度造成的。應降低推管3DG的β值，或在可控硅控制電極與地之間并聯300 ω - 2k ω的電壓。如果它總是開著，首先檢查可控硅是否損壞或泄漏。字損的一般情況是單穩電路出現故障，主要是因?yàn)榫w管的beta值很低。電路翻轉時會出現干擾信號，影響計數。注意事項a.嚴禁在輸出接頭內焊接和接觸不良。經常由于接觸不良而引起的電火花干擾會影響整個電路的正常運行。必須引起注意。B.單機輸出共線只能單機使用，多臺機器的輸出部分必須連接到一臺機器上，不能相互連接。C. 20門、14門控制器輸出共線有獨立端子或其他顏色的一根線，每個電磁閥的一端連接20門輸出插頭，另一端連接共線。其他20個門內的控制器輸出共線一般布置為***，導線顏色也不同。安裝時請注意。D.更換保險絲時，不應超過0.75A、0.5A。嚴禁用油線或其他物體替換電源輸入端子?；鹁€(xiàn)和零線均應連接到0.5A、0.75A熔斷器上，以保證儀器的安全使用。E.控制器啟動電磁閥。電磁閥及連接線不應短路或泄漏，應經常檢查。地陰極應大于2兆歐

泊頭市瑞景環保設備有限公司是一家生產布袋除塵器，脫硫除塵器，旋風除塵器，除塵布袋,除塵骨架,卸料器,電磁脈沖閥,靜電除塵器,脈沖控制柜,輸送設備等各種環保用除塵設備的生產廠家。公司位于天津以南的泊頭市，北距北京260公里，距天津港220公里，京滬鐵路，京福高速公路，104國道從市區通過，東臨渤海，南部直通山東德州，位于鐵路、公路、海運的樞紐地帶，交通發達，地理位置優越。

　　公司產品廣泛應用于石油、化工、電力、建筑等工程，產品暢銷國內30多個省市，深得用戶好評。隨著工程部技術力量的不斷壯大，自行設計、制造、安裝除塵器的條件成熟，公司少壯重組，強強聯合，依托除塵器優勢，把握科技，以質量開拓市場，以合理的價格市場。

　　我廠始終以信譽至上為原則，以新的機制、新的起點、繼續致力于環境工程、環保除塵設備的研究和開發，努力提高自身素質，增強市場競爭力。
