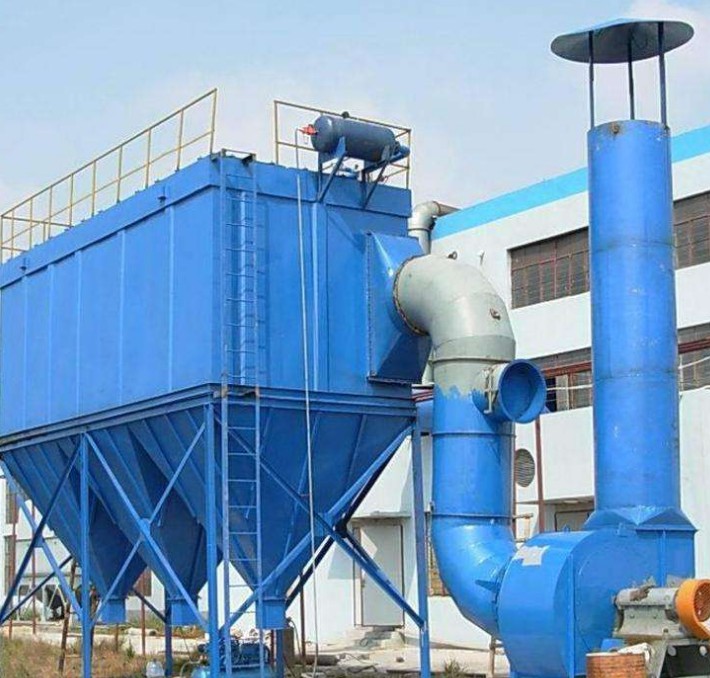

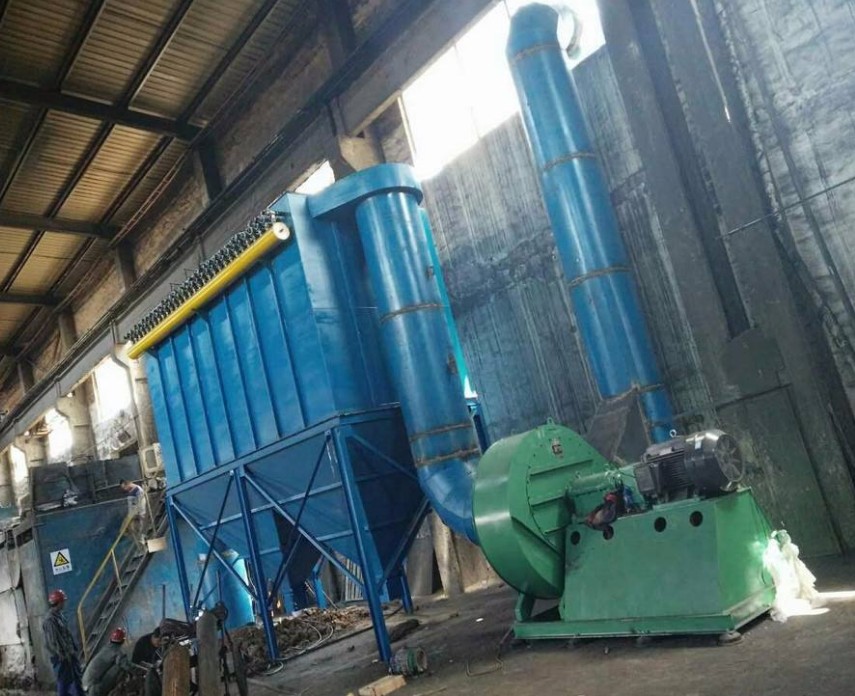

25噸鍋爐布袋除塵器

　　25噸鍋爐袋式除塵器由除塵器本體、保護系統、壓縮空氣系統(包括儲氣罐、油水分離器、管道)、控制系統(包括儀表、PLC柜、MCC柜、現場操作柜)等組成。

　　1. 系統主要設備:

　　25噸鍋爐袋過濾體

　　結構框架和箱體——結構框架用于支撐收塵體、灰斗、輸灰設備等;箱體包括上箱體、中箱體、灰斗等。

　　過濾袋、籠骨、花板——過濾袋、籠骨構成除塵器的除塵系統;花板用于支撐濾袋組件，將過濾室(除塵段)與潔凈空氣室分離，并作為集塵器濾袋組件的檢修平臺;濾袋組件是從花板上裝載的

　　進氣系統—包括進氣歧管和偏轉板

　　排氣系統——包括由排氣管等組成的除塵器凈化氣體排放系統。卸塵系統——安裝在除塵器灰斗上的卸塵閥等。排灰系統是為了及時排灰斗內收集的物料。

　　防雨棚落在除塵器的頂部——用于保護除塵器的頂部裝置，如電磁脈沖閥

　　壓縮空氣系統，包括壓縮空氣管路、減壓閥、壓力表、氣源處理三聯件等。

　　控制系統包括儀表、除塵器主控箱(以PLC可編程控制器為主體)、現場操作箱等。

　　2. 25噸鍋爐袋式除塵器工作原理

　　25噸鍋爐袋式除塵器的氣體凈化方式為外過濾，含塵氣體由進氣道氣流均勻分布裝置均勻進入各單元的過濾室。氣流通過梗阻導流式氣流分布裝置的適當導流和自然流向分布，從側面和下部均勻進入袋室。氣流均勻分布于整個過濾室;塵土飛揚的塵埃微粒氣體通過自然沉降后的進氣口和分離,直接落入灰斗,剩下的塵埃指導下煙氣導流裝置和輸入框中間的過濾面積與氣流,并吸附在濾袋的外表面。過濾后的潔凈氣體通過濾袋經上箱體和排氣管排出。

　　所述濾袋采用壓縮空氣吹灰清洗，除灰機構由氣囊、吹灰管和電磁脈沖控制閥組成。在過濾室的每排濾袋出風口的頂部裝有吹管。吹管的下部直接對著濾袋的中心，有吹管口。每根吹管都裝有一個脈沖閥，用于與壓縮空氣袋通信。清理灰塵時,電磁閥開啟脈沖閥,壓縮空氣是通過噴嘴噴灑到過濾袋,并注入過濾袋連同周圍的空氣,導致濾袋振動,形成back-blowing氣流從內部到外部。粉塵附著在濾袋外表面，達到除塵的目的。

　　隨著過濾條件的進步,當濾袋表面的粉塵達到一定數量時,除塵控制設備(定時控制)打開電磁脈沖閥噴根據設定程序,和壓縮氣體經過每一個脈沖閥在很短的時間序列上的噴嘴吹管道引發幾次空氣注入空氣進入濾袋的數量,形成一個空氣波,使濾袋從袋口到底部產生快速膨脹和沖擊振動，產生強烈的除塵效果，使濾袋上的粉塵被抖掉。

　　落進灰斗的粉塵通過送灰裝置送出。

　　除塵器的控制(包括除塵控制)采用PLC控制。整個除塵系統的控制是自動化的，無人值守的，可以將信息反饋給工廠的大系統，接受工廠大系統的遠程控制。

　　所有的維護工作都是在除塵器的清潔空氣室和機器外部進行的，而不進入除塵器。
